제품소개

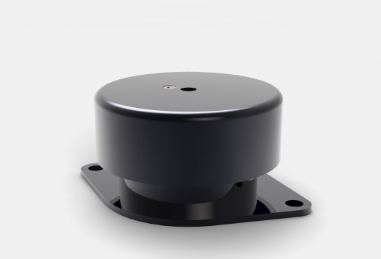

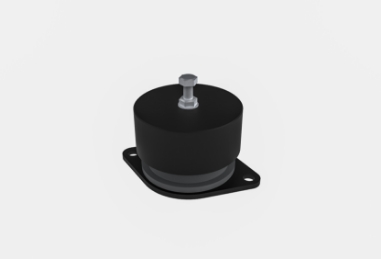

VRM-I

개요

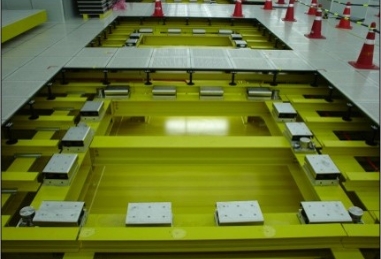

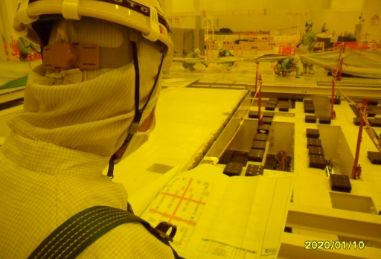

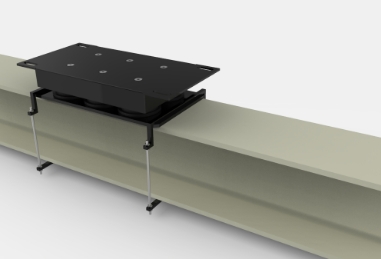

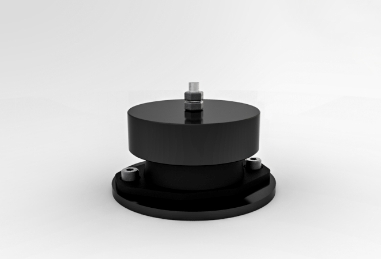

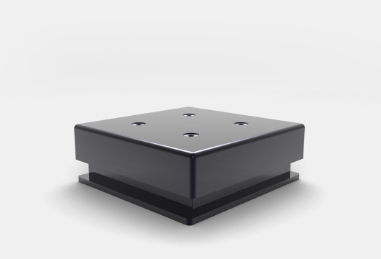

VRM-I Series는 내유성, 내오존성이 뛰어난 합성 고무로 제작된 Rubber Mount이며, 설치 시 고유진동수가 4.0Hz의 Rubber Mount로
내구성에 대한 신뢰성을 확보하였으며, 동배율 1.3 이하의 우수한 복합형 Rubber Mount이며 높은 변위에서도 안정적으로 사용할 수 있다.
본 제품은 초정밀 측정/검사 장비 자체뿐만 아니라 하부 구조물 및 제진대에서 발생하는 진동이 상부 장비에 미치는 영향성을 안정적으로
최소화 할 수 있는 시스템이다.

Products

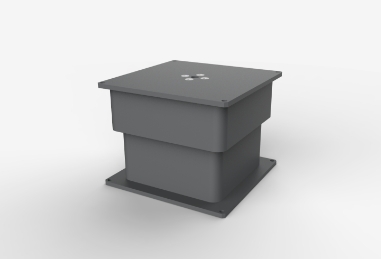

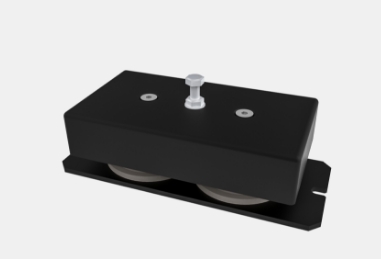

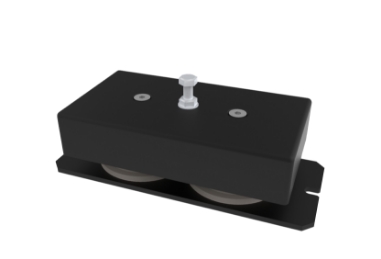

VRM-II

개요

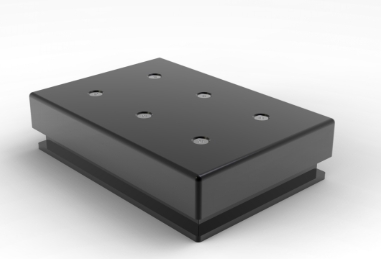

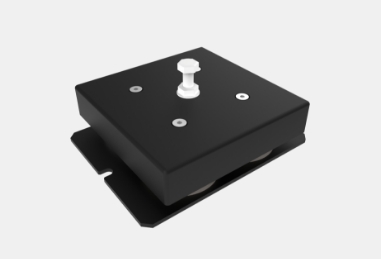

VRM-II Series는 고하중의 높은 방진효율이 요구되는 현장에 적용하며 동배율 1.35이하의 우수한 동특성을 유지한다. 수평 스프링 상수는 수직보다
낮게 유지되며 1회세팅으로 주변환경 변화가 없을시 유지 보수가 필요 없다. 본 제품은- 반도체/LCD 공정용 검사/측정 장비, Nano 소자장비, AFM,
노광기, 스캐너, CD측정기, 합착기, Sputter, Repair 등 정밀장비와 충격 진동원(프레스, 단조기, 충격 시험기등)에 의한 지반 진동전파차단과
자체 자세안정성 확보에 적용된다.

Products

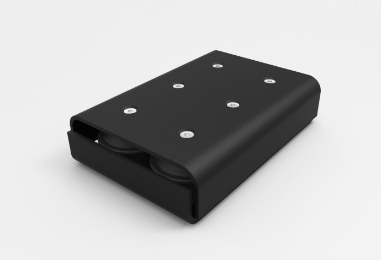

VHM

개요

VHM은 기존에 주로 사용되어온 합성고무로 제작된 Rubber Mount (VRM)의 단점인 낮은 감쇠력을 보완하며 기존 제품보다 고하중의 장비에서
적은 개수로 안정된 성능을 발휘할수 있도록 제작된 Hybrid Mount이다. 본 제품은 Nano 소자장비, AFM, 노광기, 스캐너, CD측정기, 합착기, Sputter,
Repair 등 정밀장비 , 대형펌프, 송풍기, 입상관 및 각종 배관 방진 ,대형공조 설비 및 Slab 등 고안정성을 요구하는 기계설비 방진에 적용된다.

Products

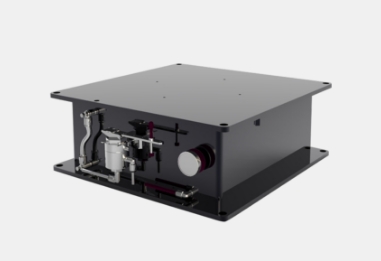

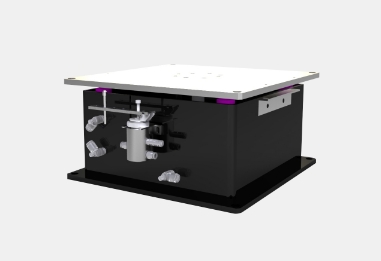

VAM

개요

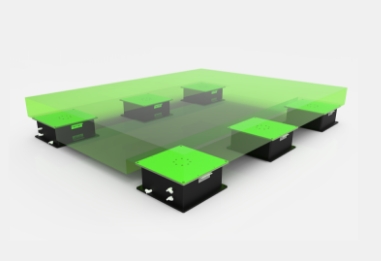

VAM은 방진효율이 우수한 에어스프링의 장점을 유지하면서 단점으로 여겨지는 수평진동 및 수평방향의 변위를 제어 가능함으로써 에어스프링 외의
보조장치가 필요 없는 정밀진동 제어 마운트이다. VAM은 고유진동수가 1.3Hz 이하의 진동절연 시스템으로 반도체 및 TFT-LCD 공장에 사용되는 나노급
초정밀측정/검사 장비에 안정적으로 적용할 수 있도록 설계 되어 있다.
본 제품은 초정밀 측정/검사 장비 자체뿐만 아니라 하부구조물 및 제진대에서 발생하는 진동이 상부 장비에 미치는 영향성을 안정적으로 최소화할 수
있는 시스템이다. 장비의 동하중 및 외부진동의 특성에 따라 시스템의 고유진동수를 손쉽게 조절할 수 있으며, 수직 진동절연 특성 뿐 아니라 수평진동
절연 성능도 탁월하다.

Products

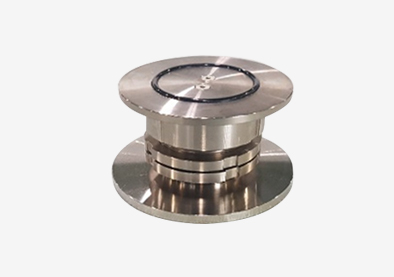

SDM

개요

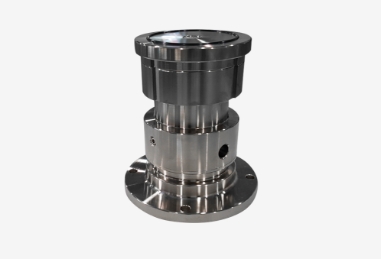

반도체 제조장비, 정밀검사장비 등의 초정밀 장비는 에어마운트와 같은 높은 효율의 방진사양을 요구한다. 그러나, 이런 경우 방진효율은 높으나,
비정상 외부 진동에 의해 시스템의 동적 안정성이 나빠진다. 이는 일반적으로 댐퍼를 적용함으로써 개선이 가능하나, 방진시스템의 효율이 낮아지는
단점이 발생한다.
본 제품은 이러한 단점을 보완한 제품으로 방진시스템이 정상 작동 시 작용하지 않음으로써 방진시스템의 방진 효율을 유지하고, 비정상적인 과도진동
유발 시 운동저항력을 높임으로써 비정상 운동을 신속히 안정화시켜 방진시스템의 동적 안정성을 높이는 제품이다.

Products

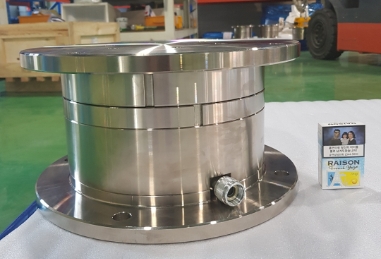

SVD

개요

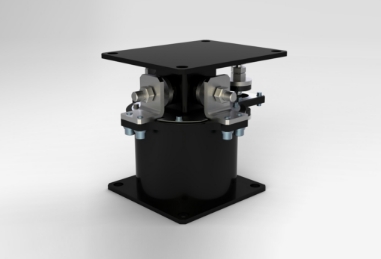

외부의 충격성 진동 유발 시 정밀장비에 미치는 피해를 저감하기 위한 진동격리시스템은 계의 고유진동수를 외란의 지배주파수 보다 낮게 함으로써
정밀장비에 작용하는 가진력을 줄이는 방법을 사용하고 있다. 그러나 고유진동수가 낮아짐으로 인하여 정밀장비의 상대변위응답이 오히려 크게 되어
불리한 경우가 발생하므로 변위제어를 위한 에너지 흡수기구가 요구된다.
초정밀 생산 검사장비 내부의 Gantry나 Stage 이송시 유발되는 동하중에 의한 상대변위가 증가되어 정밀장비의 Tack time에 문제시 되므
정밀장비 내부 이송설비를 가지는 장비의 진동에너지를 적절히 흡수 하여 장비기초에서 유발되는 진동저감 뿐만 아니라 내부 진동원에 대한 대응을
위한 에너지 흡수장치가 필요하게 된다. 점성유체의 감쇠력은 속도에 비례하는 특성을 가지고 있으므로 정밀장비의 방진 고유진동수를 낮게 하고
변위를 제어할 수 있는 장치인 고점성 유체의 전단 감쇠력을 이용한 진동에너지 흡수장치이다.

Products

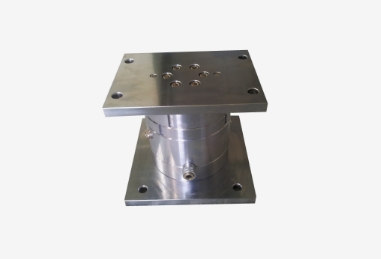

SSC

개요

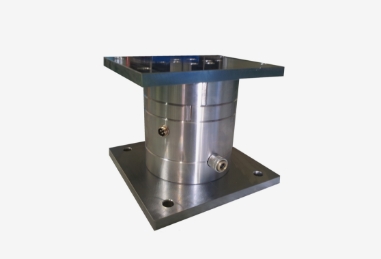

진동에 민감한 장비를 갖추고 있는 공장구조물을 설립하는 경우에는 공장구조물의 설계 초기단계에서부터 공정에 사용되는 각종 정밀장비가
정상 운용을 위해서는 공장구조물의 진동 허용규제치와 동특성 허용규제치를 동시에 결정해야만 한다. 이러한 규제치를 만족시킬 수 있도록
공장내 구조물의 설계방법에는 첫 번째로 장비의 외부로부터 유입되는 진동에 대한진동절연을 위한 방진시스템을 도입하는 것과 두 번째로
장비에서 발생하는 동하중에 대한 공장구조물에 대한 동적강성을 만족시켜주기 위해 구조물 동특성을 증가시켜 주는 방법이 주로 활용된다.

Products

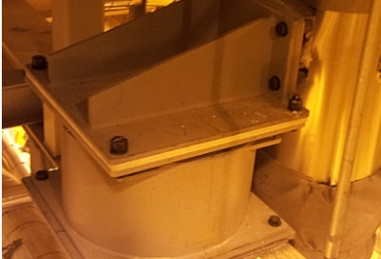

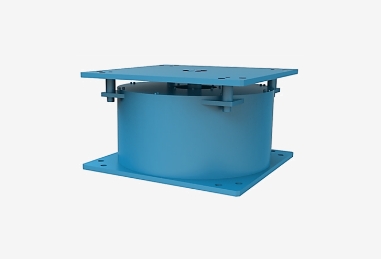

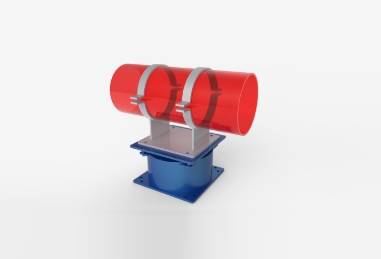

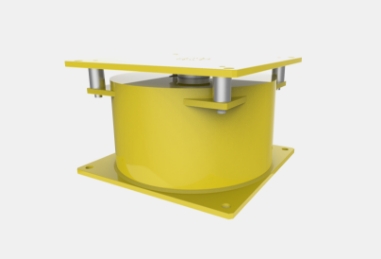

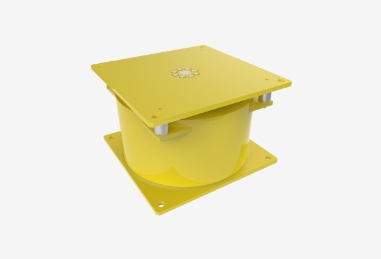

PSVD

개요

발전소, 플랜트 및 여타 산업현장 설비의 운전 중 발생하는 배관 진동은 대부분 유체 유발 진동이다. 난류, 와류, 압력맥동, 캐비테이션 등
유체 불안정 현상은 배관진동을 유발하고, 이러한 진동에 의한 반복 하중은 응력이 집중되는 배관 접합부(분기관 용접부, Elbows, Tees, 밸브
용접부,Reducers, 나사 연결 부 등과 같은 기하학적 불연속적 부위)의 피로를 누적시킨다. 뿐만 아니라, 배관계가 설치된 구조물의 안전성 문제를 야기하기
도 한다. 결과적으로 배관계의 진동은 발전소 및 플랜트 설비의 수명을 단축시키고, 안전성을 저해하는 주요한 요인이다.
본 점성댐퍼는 점성 유체의 전단력을 이용한 구조로 배관의 열변위와 같이 정적 변위에는 저항하지 않으며, 진동이나 충격에는 댐퍼 고유의 감쇠 특성
을 나타낸다. 점성 유체에 의해 상하부의 구조가 연결되어, 수직, 수평 및 회전 진동 성분에 대해 감쇠 특성을 나타내며, 제품크기 대비 큰 수직 및 수평
행정을 가진다. 수직과 수평 감쇠 특성을 나타내는 구조가 독립적으로 분리되어 있고 구조가 모듈화 되어, 수요처의 특성에 맞는 다양한 사양을
생산할 수 있다.

Products

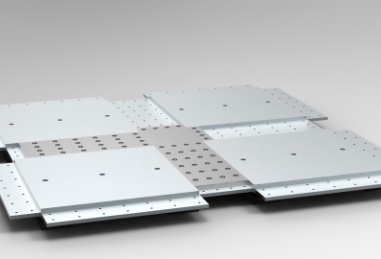

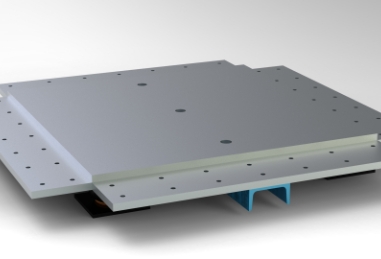

VAFF

개요

건물의 위층에서 발생하는 소음이 아래층으로 전달되어 아래층의 거주자에게 불편함과 정신적 스트레스를 주게 된다. 이러한 소음을 층간소음이라 하
는데 층간 소음의 문제가 심각하게 대두됨에 따라 건설기준 등의 규정이 강화되어 경량충격음과 중량충격음이 일정기준 이하가 되도록 바닥구조를 형
성할 것이 요구된다.

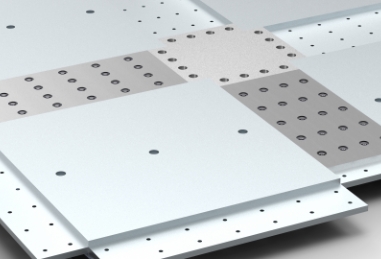

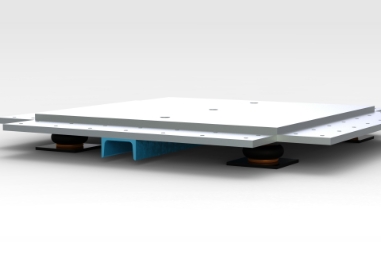

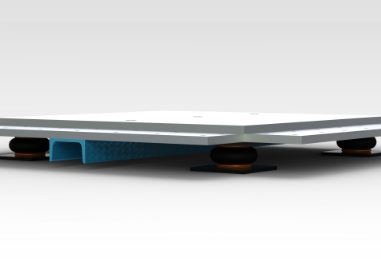

VAFF 는 층간소음 저감을 위한 에어마운트 일체형 뜬바닥구조(Air mount embeded floating floor structure)를 형성하는 제품으로, 건축물의
층간바닥구조를 구성하는 주슬라브층위에 VAFF SYSTEM을 설치하여 에어마운트가 상부의 충격력을 흡수할 수 있도록 한것이다.
이에 따라 바닥 충격력으로 소음이나 진동이 아래층으로 전달되는 것을 현저히 감소시킬 수 있다.

Products

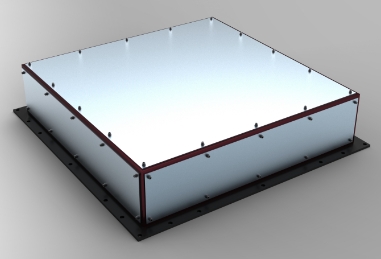

TMD / H-TMD

개요

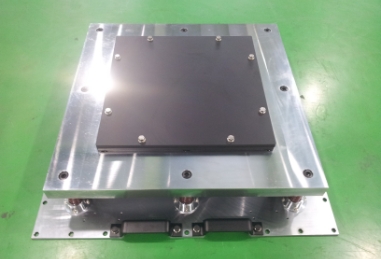

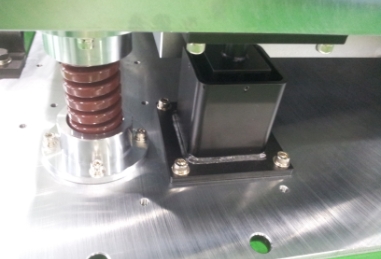

동조질량감쇠기(Tuned Mass Damper : TMD)는 주 구물의 상층부에 질량과 강성을 가진 질량체를 추가적으로 설치하여 주 구조물의 에너지를
소산시키는 감쇠장치로써, 주 구조물과의 질량비가 약 1% 내외로써 주 구조물의 주기와 동조 시킴으로써 효과를 증대 시킬 수 있는 장치이다.

Products

VUM

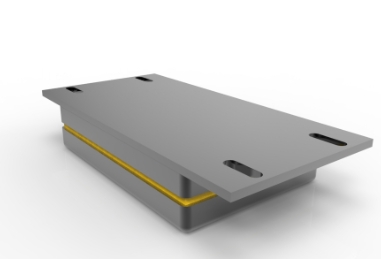

개요

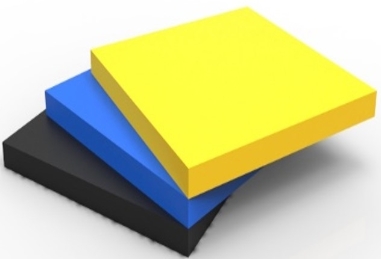

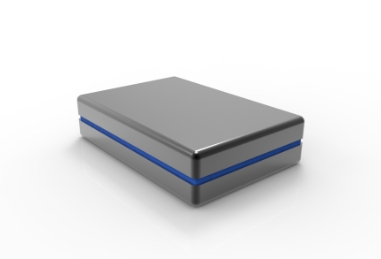

VUM Series는 뛰어난 방진성능을 보유하고 있고 낮은 압축영구변형, 우수한 난연성 및 온도의존성, 내오존성, 클린성,내수성 등을 보유하고 있는
우레탄 엘라스토머 이다. 우레탄 엘라스토머는 아주 미세한 12면체 구조의 cell입자로 형성되어 어 쿠션과 같은 효과가 있기 때문에 충격 또는 진동 등
의 흡수능력이 우수하고 복원력도 아주 우수하다.

Products

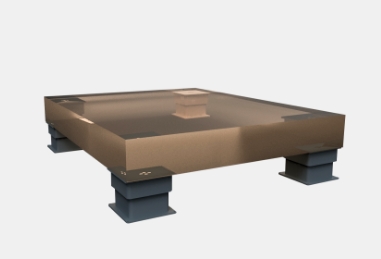

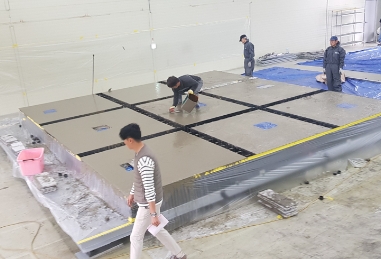

AVIST

개요

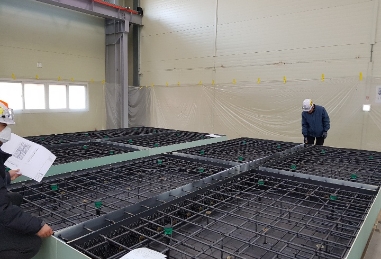

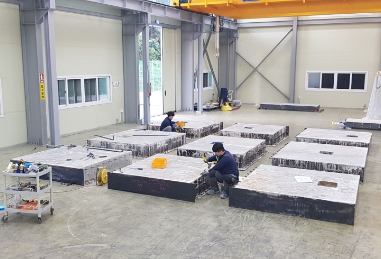

신규 또는 개조현장에서 반입이 불가능한 일체형 제진대는 현장에서 습식으로 제작/설치가 이루어지고 있으며, 이로 인한 공사기간의 가와 청결
유지 등에 많은 어려움이 있다. 또한 외부에서 제작된 일정 크기 이상의 일체형 제진대는 현장 반입구 크기, 이동 공간, 대형장비 운용 불가 등의
공간적 제약, 운반 및 설치에 대한 난이도에 따른 작업시간 및 안전 위험도 증대, 가동중인 라인에 설치 시 주변 장비의 정지로 발생하는 생산비용
증대 등의 문제점이 발생하고 있다.
본 제품은 이와 같은 문제점을 해소하기 위하여 외부에서 제진대를 일정 크기로 분할하여 제작하고 현장에 반입 후 조립하는 조립식 제진대를 사용하
여 최적의 방진성능을 발휘할 수 있도록 설계되었다.

Products

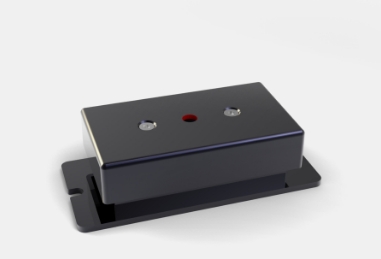

APMS

개요

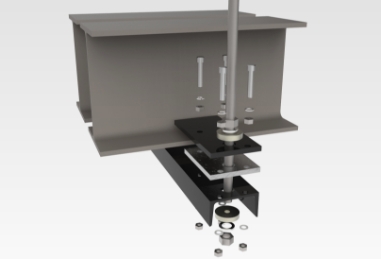

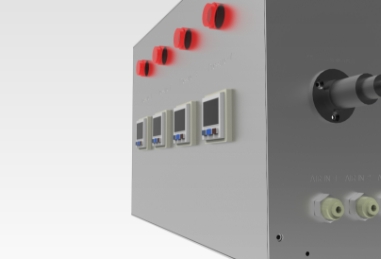

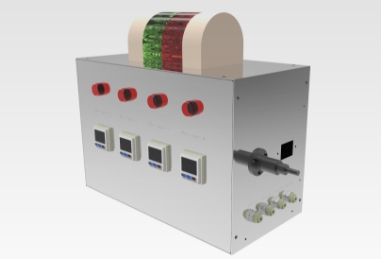

정식명칭은 "제진용 독립 기초의 레벨 유지를 위한 공압 모니터링 및 과상승 방지 시스템" 으로 VAM시리즈를 적용한 설비 혹은 제진대의 공압이
이상징후를 보일때 이를 장비통제시스템 혹은 엔지니어룸에 전자신호로 송출하여 빠르게 점검할수 있게해주는 장치이다.
본제품은 설치된 VAM 제품에 공급되는 공압을 실시간으로 모니터링하고 과압 혹은 저압 발생시 작동하도록 되어있다.

Products

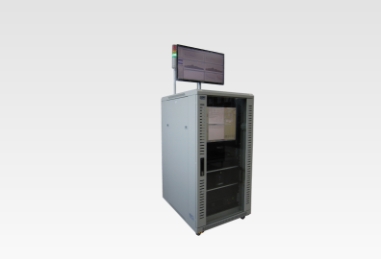

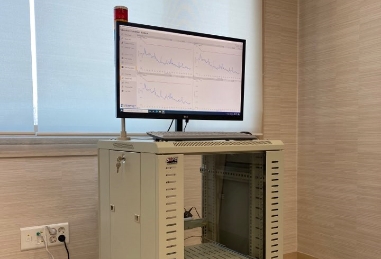

SMMS

개요

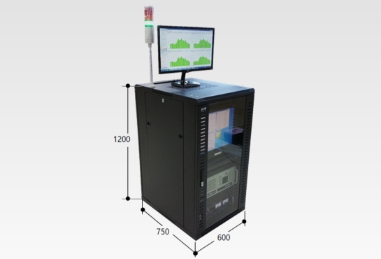

SMMS(Smart management monitoring system)은 건물, 특수환경 실험실, 정밀 반도체 라인등 진동이 취약한 지역이나 상시 진동의 모니터링이 필
요한 장소에 설치하여 실시간으로 모니터하거나 기계상태에 필요한 데이터를 취득하여 유지 보수에 적절하게 이용할 수 있는 제품이다. UI 기능에 의
한 기준설정과 사용이 편리하고 실시간 진동수준이 레코딩되며 자동으로 일/주간/월간 분석자료가 저장되고 각 지정담당자에게 이메일이
전송된다.
